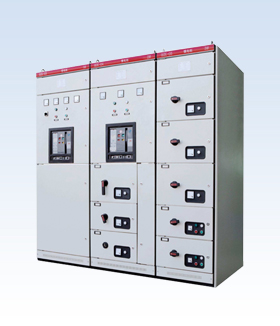

GCK型低压成套开关设备是我公司根据市场需求，经过技术革新和改进，结合我国目前低压配电的现有情况而开发设计的经济型低压成套开关设备。可以远距离操作，远距离监控。可以作为马达控制中心、动力中心、无功功率补偿、主配电和分配电装置。既可有抽屉形式，亦可有固定分隔式。广泛应用于发电厂、冶金、石油化工、轻工纺织等场所。本产品符合GB/T7251.12标准要求。

a)主要技术参数：

l额定工作电压：380V  400V

 额定绝缘电压：660V

 额定冲击耐受电压：8kV

 额定工频耐受电压：1890V

l额定电流：主母线1000A～6300A    垂直母线1000A～400A

 额定短时耐受电流：主母线50kA  80kA    垂直母线30kA

 额定峰值耐受电流：主母线105kA  176kA    垂直母线63kA

 配（馈）电柜及控制柜回路数：1～18

l额定频率：50Hz

lIP等级：IP30  IP40

b)特征：

l骨架，采用冷轧钢板加工的C形梁组成，该结构抗冲击、钢度高不易变形：结构紧凑，高性能、可升级、易维护．柜架的

 功能单元采用模数化结构，配置及组合灵活方便，外壳及面板采用静电喷涂工艺，附着力强，防腐性能高。

l功能单元，采用模数化的功能单元来安装不同的电气组件，元器件安装方式分为固定分隔式、插拔式和抽出式。抽屉单元

 可以在门关闭的情况下实现抽屉单元的试验位置、分离位置，标识清晰且各位置的防护等级不变；所有单元都具有防误操

 作功能。

l抽屉设计合理，操作简便，进出线方式灵活，便于安装。

c)本系列开关设备的外形尺寸：

l宽度：600mm  800mm  1000mm  1200mm

l高度：2200mm

l深度：l000mm
