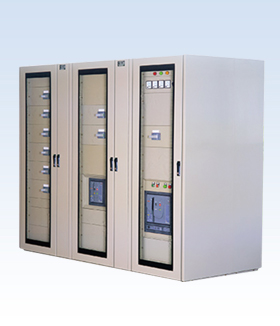

PRISMA－P低压成套开关设备是法国施耐德电气公司开发研制的具有国际领先水平的低压成套设备。可以远距离操作，

远距离监控。广泛应用于商业领域、工业领域、建筑领域、第三产业领域，在国际电气领域有较高的知名度。该系列开关

柜采用了模块化设计，功能系统提供了全系列的标准连接方案( Linergy，Polypact，multiclip等)，功能单元采用了固定分

隔式，各功能隔室间有良好的防护，为维护及安装提供了方便。该产品为施耐德电气公司授权我公司组装并销售的产品，

本产品符合GB/T7251.12标准要求，其所有的结构件全部从国外进口，保证了该产品的精度与质量。

a)主要技术参数：

l额定工作电压：380V

 额定绝缘电压：660V

 额定冲击耐受电压：8kV

 额定工频耐受电压：1890V

l额定电流：主母线3200～1600A    垂直母线1200A

 额定短时耐受电流：主母线80kA    垂直母线50kA

 额定峰值耐受电流：主母线176kA     垂直母线105kA

l额定频率：50Hz

lIP等级：IP30

b)特征：

l无故障运行的可靠系统：功能单元安全可靠：功能单元提供施耐德电气元件的全系列连接方案，具有高度灵活性，可

 根据不同情况进行组合。

l异型母线系统快速简便：Linergy异型母线系统特殊的设计使连接更加灵活、可靠，可实现馈电母线无孔连接的排布方

 式使安装更加方便。

lPolypact馈电模块实现升级的可能：内置的馈电模块Polypact用于compactNSX100A、NSX160A和NSX250A系列断路器，

 无须电缆连接，可方便与左右垂直母线连接，快速更换开关。

l可以扩展的电气装置：按模块方式制造，Prisma能够使开关柜方便地扩展，根据用户要求增加新功能。

l馈出的电缆可以紧固在预制好的NSX100／NSX250的安装板上，有专用的特殊的支架用于大的电缆，以防止电动力直接

 作用于开关。

l附加的防护隔板可以避免直接触及开关柜的带电部分，加的端子护罩可以防止碰到带电体，保证运行人员安全。

c)本系列开关设备的外形尺寸：

l宽度：800mm

l高度：2200mm

l深度：670mm    1060 mm
